Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Giriş gücü: | 12 ~ 48V DC (Terminal Bloğu) | koruma: | 6KV Aydınlatma koruması, IP40 koruması |
---|---|---|---|
Yükleme: | DIN-Ray veya Duvar montajı | Çalışma sıcaklığı: | -40 ~ 85 ℃ |
Boyut (L x G x Y): | 118mm × 86mm × 39mm | Ürün ağırlığı: | 0.36kg |
arabirim: | 4x10 / 100Base-T Ethernet bağlantı noktası + 1x 100Mbps Optik bağlantı noktası |
1. Genel Bakış

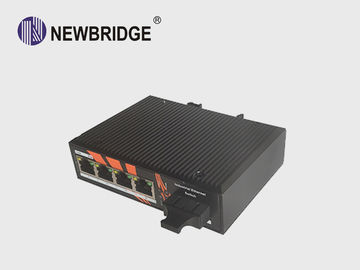

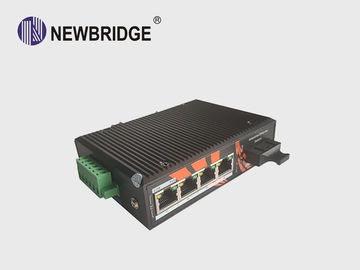

Newbridge®ND-X820-1FX4TX Endüstriyel Ethernet Anahtarları, ileri teknoloji ürünü mimari, fansız ve enerji tasarrufu sağlayan tasarım kullanır. Ürünün avantajı küçük, kullanışlı ve bakımı kolaydır. Ürün tasarımı Ethernet standardına uygundur, yıldırımdan korunma, anti-statik koruma önlemleri ekler. Kararlı ve güvenilir performans ile -40 ℃ ~ + 85 ℃ arası geniş çalışma sıcaklık aralığı için geçerlidir. Cihaz akıllı ulaşım, telekomünikasyon, güvenlik, finansal menkul kıymetler, gümrük, nakliye, elektrik, su tasarrufu ve petrol alanları gibi çeşitli geniş bant veri iletim alanlarına yaygın olarak uygulanabilir.
2. Özellikler
ND-X820-1FX4TX-SC |
l Otomatik MAC adresi öğrenme ve yaşlanma l 10/100 Mbps Otomatik anlaşma, otomatik MDI-MDI-X l güç / link / aktivite izlemek için led göstergeleri l destekler 10/100 Mbps-Tam / Yarım-dubleks l DIN-Ray kurulumunu destekler l Papatya Zinciri bağlantısını destekler l Yayın Fırtınası Kontrolünü Destekler l İletim verileri maks. Destek: 1518 bayt l Süper aydınlatma koruması, IP40 koruması. l Soğutma fanı olmadan mükemmel ısı giderme. l Yedekli çift DC güç girişi. l Kentsel Akıllı Trafik İzleme Sistemine (ITS), Güvenli Şehir'e başvurun. l zorlu endüstriyel ortam veya daha yüksek gereksinimi l 6KV liman Yıldırımdan korunma l -40 ℃ ~ + 85 ℃ çalışma sıcaklığı aralığı. l 3 yıl garanti |
3 . Özellikler
Ürün adı | 4 Port 10 / 100Mbps Endüstriyel Fiber Switch |
ürün modeli | ND-X820-1FX4TX |
arayüzey | 4x10 / 100Base-T Ethernet bağlantı noktası + 1x 100Mbps Optik bağlantı noktası |
Ağ Protokolleri | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u; 100Base-TX / FX; IEEE802.3ab 100Base-T; IEEE802.3z 100Base-X; IEEE802.3x; |
Ağ medyası | 10BASE-T: Cat3,4,5 UTP (≤100 metre) 100BASE-TX: Cat5 veya üstü UTP (≤100 metre) |
Fiber medya | Çok modlu: 2km Tek modlu: 20/40/60 / 80KM Arayüz: SC / SFP |
Performans özellikleri | Bant Genişliği: 1 Gbps Paket Arabellek Belleği: 512K 10 Mbps Paket İletim Hızı: 14880 pps / port 100 Mbps Paket Yükleme Hızı: 148800 pps / port MAC Adres Tablosu: 1M Yönlendirme Gecikmesi: <3us |
Yönlendirme Modu | Mağaza ve ileri |
Koruma | 6KV Aydınlatma koruması, IP40 koruması |
LED Göstergeleri | Güç: PWR; Bağlantı; PoE; Link / Act |
Güç kaynağı | Giriş Gücü: 12 ~ 48VDC (Terminal Bloğu) Giriş Gücü: 2 * 12 ~ 48VDC (İkili yedeklilik yedeklemesi) Çalışma tüketimi: <5w Konnektörler: Phoenix terminali Aşırı yük koruması: 20A Ters kutup koruması: 30 s Alarm teması: Hayır |
Diğer özellikler | |
Çalışma ortamı | Çalışma sıcaklığı: -40 ~ + 85 ℃; Depolama sıcaklığı: -45 ~ + 85 ℃ Bağıl Nem:% 5 ~% 95 (yoğunlaşma yok) |
Endüstri standartı | FCC CFR47 Bölüm 15, EN55022 / CISPR22, A sınıfı EMS: IEC6100-4-2 (ESD): ± 8kV (temas), ± 15kV (hava) IEC6100-4-3 (RS): 10V / m (80MHz-2GHz) IEC6100-4-4 (EFT): Güç Bağlantı Noktası: ± 4kV; Veri Portu: ± 2kV IEC6100-4-5 (Dalgalanma): Güç Bağlantı Noktası: ± 2kV / DM, ± 4kV / CM; Veri Portu: ± 2kV IEC6100-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC6100-4-16 (Ortak mod iletimi): 30V (devam), 300V (1s) IEC (EN) 61000-4-8: destek IEC 60068-2-27 (Şok): destek IEC 60068-2-32 (Freefall): destek IEC 60068-2-6 (Titreşim): destek |
Kabuk | IP40 koruma sınıfı, metal kabuk |
Kurulum | DIN-Ray veya Duvar montajı |
Paket listesi | 1 × Endüstriyel PoE Anahtarı (artı terminal bloğu) 1 × Kullanım Kılavuzu / Kalite Belgesi / Garanti kartı 1 × DIN-Ray montaj takımı |
belgeleme | CE işareti, ticari; FCC Kısım 15 Sınıf B; VCCI Sınıf B EN 55022 (CISPR 22), Sınıf B |
MTBF | 300.000 saat |
Ağırlık ve boyut | Ürün Ağırlığı: 0.36KG Ürün boyutu (L × G × Y): 118 mm × 86 mm × 39 mm |
Garanti | 3 yıl |
4 . Sipariş Bilgisi
Parça no | Ürün açıklaması | birim |
ND-X820-1FX4TX-SC | 4 * 10/100 Base-Tx Yönetilmeyen Fiber Switch, 1 * 100M SC portu, Endüstriyel, alüminyum alaşım, DIN Raylı, DC12 ~ 48V güç kaynağı, Geniş sıcaklık (-40 ° C-85 ° C), CE-FCC -RoHS - DC güç kaynağı varsayılan olarak dahil değildir. | pc |
ND-X820-1FX4TX-SFP | 4 * 10/100 Base-Tx Yönetilmeyen Fiber Switch, 1 * 100M SFP Yuvası, Endüstriyel, alüminyum alaşımlı, DIN Raylı, DC12 ~ 48V güç kaynağı, Geniş sıcaklık (-40 ° C-85 ° C), CE-FCC -RoHS - DC güç kaynağı varsayılan olarak dahil değildir. | pc |
