| 4A B Yapı Zhuao Endüstri Parkı Gushu Xixiang Baoan Bölgesi Shenzhen, Çin, 518126 | info@newbridge.com.cn |
 |
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | NEWBRIDGE |
| Sertifika: | FCC,CE |
| Model numarası: | ND-8010HDL |
| Min sipariş miktarı: | 1ADET |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | ambalaj genellikle kartonda kullanılan, müşterinin istediği tarafından yapılabilir |
| Teslim süresi: | Miktar ve stok göre, ödeme yapıldıktan sonra 3-4 iş günü |
| Ödeme koşulları: | T/t, Western Union |
| Yetenek temini: | Farklı ürünlere göre aylık çıktı farklı |
| Modeli: | ND8010HDL | Sinyal türü: | SD-SDI (270 Mbps) / HD-SDI (1.485 Gbps) |
|---|---|---|---|
| Çalışma sıcaklığı: | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | Güç kaynağı: | 5 ~ 24DC |
| Saklama sıcaklığı: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | Boyut: | 110x48 x 25 mm / 4.33 x 1.89 x 0.98 inç |
| Vurgulamak: | sdi dönüştürücü hdmi,hd sdi dönüştürücü hdmi |
||

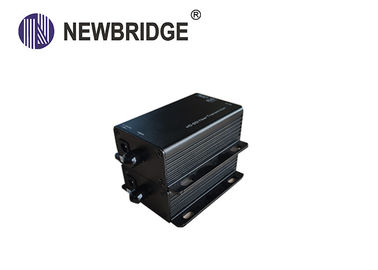

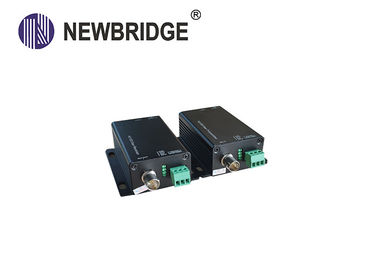

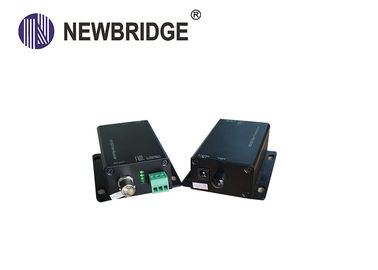

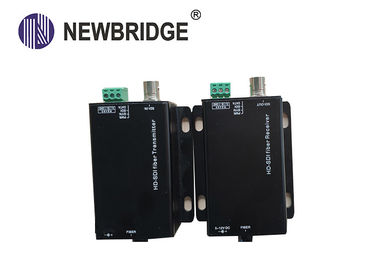

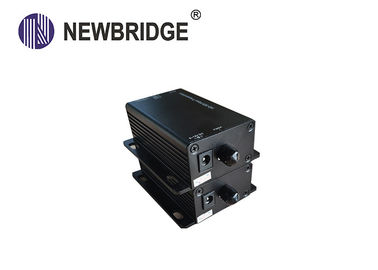

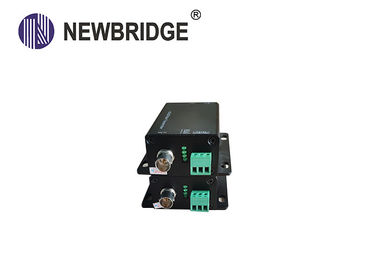

Tek Fiber tek modlu Mini Tip HD SDI Dönüştürücü Optik Alıcı-Verici
1. Genel Bakış
Newbridge® ND8010HDL HD-SDI Optik Alıcı-Verici, mini tip bir HD-SDI optik alıcı vericidir.
Verici, gönderim sonu olarak kullanılır, Alıcı, alma ucu olarak kullanılır. SMPTE292M, SMPTE259M standardının yanı sıra DVB-ASI (EN50083-9) dijital TV sinyal formatını da destekler.
ND8010HDL | l Destek fiber üzerinden 1 kanal HD-SDI video gömülü ses sinyali l SD, HD otomatik algılama, 270M bit / s'den 1.485G bit / s'ye kadar aktarılan iletim hızı l İletim mesafesi çok modlu fiber veya tek modlu fiber üzerinden 0km ila 80KM arasındadır. l Destek SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) ve DVB-ASI l Destek tak ve çalıştır işlevi
|
2. Uygulama şeması
3. Özellikler
| M od el | HD-SDI Optik Verici ve Alıcı |
| Miktar / Tür | Tekli Mod, Tekli Elyaf |
| Maks. Mesafe | 0m-20Km (isteğe bağlı 40km / 60km) |
| Bağlayıcı | FC |
| Dalga uzunluğu | 1310nm / 1550 |
| İletilen güç | -10dBm-~ -3dbm |
| Maksimum alma hassasiyeti | <-34dbm |
| Sinyal türü | SD-SDI (270 Mbps) / HD-SDI (1.485 Gbps) |
| Destek giriş biçimi | SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59.94Hz / 60Hz 1080p @ 23.98Hz / 24Hz / 25Hz / 29Hz / 3 0Hz'de |
| Video Standardı | SMPTE 292M ve SMPTE 259M |
| VERİ HABERLEŞME yöntem | RS-485 / Yarım dubleks |
| Temin Edilmesi Gerekenler | 5 ~ 24DC |
| D ersin H e m e leri | 3 ~ 5 Watt |
| D ersin Ö ğren m e Ç ık tılarım | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F |
| Depolama sıcaklığı | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
| Ben bir yüce yim oldum | % 20 ~ 90 BN (yoğuşmasız) |
| Di beni | 110x48 x 25 mm / 4.33 x 1.89 x 0.98 inç |
| Ağırlık | 220g (Tx ve Rx) |
4. Sipariş Bilgisi
| Parça no | Ürün açıklaması | birim |
| ND-8010HDL-Tx | HD-SDI Optik Verici | adet |
| ND-8010HDL-Rx | HD-SDI Optik Alıcı | adet |
